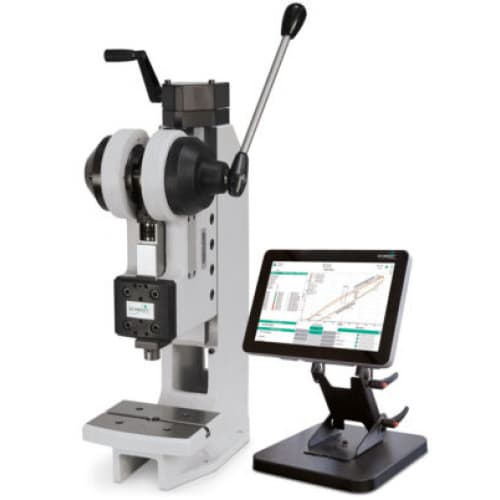

Máy ép chạy thủ công SCHMIDT 311
- Đường cong lực tuyến tính cho số 305 và số 307
- Lực lớn ở cuối cú đánh đối với số 311
- Điều chỉnh chính xác độ lệch thông qua điều chỉnh tốt bằng micromet
- Thanh dẫn hướng được bảo trì thấp, chống mài mòn và được bảo đảm chống xoắn – điều này dẫn đến công việc chính xác và tuổi thọ lâu dài
- Độ ôm vừa vặn và form vừa vặn tối ưu nhờ hướng dẫn đuôi bồ câu trên slide
- Căn chỉnh chính xác ram với bàn <0,05 mm
- Điều chỉnh độ cao bằng tay quay
| Loại báo chí | 311 | ||
|---|---|---|---|
| Lực lượng danh nghĩa | kN | Ngày 12 | |
| Lực trên cần tay | xấp xỉ | 200 | |
| Làm việc đột quỵ | MỘT. | mm | 50 1) |
| Nhô ra | C. | mm | 129 |
| Chiều cao thanh trượt | S. | mm | 555 |
| Ram lỗ | O | mm | 10 H7 |
| Điều chỉnh nét đẹp | mm | 0,02 | |
| Độ phân giải đột quỵ | mm | 0,005 | |
| Góc quay / hành trình mm | không tuyến tính | ||
| Đo độ phân giải thu thập dữ liệu |
Đường lực lượng |
µm / inc Không có |
5 3.5 |
| Chiều cao làm việc 5) | F. | ||
| Khán đài số 7-420 | mm | 50-290 | |
| Trọng lượng đứng | Kilôgam | 39 | |
| Khán đài số 7-600 3) O | mm | 80-480 | |
| Trọng lượng đứng | Kilôgam | 45 | |
| Tối đa Trọng lượng của công cụ trên 4) |
Kilôgam | 1,3 | |
| trọng lượng | khoảng kg | ngày 30 | |
| Lớp bảo vệ | IP 54 | ||
| Trang thiết bị | |||
| Mùa xuân trở lại mạnh mẽ hơn | |||
| Phanh dầu cấp liệu | |||
| Phần mở rộng cổ họng 2) 3) (tổng cộng chiếu) 169, 209, 249 |
| Tổng quan về vị trí | Loại báo chí | Chiều cao chân đế M (mm) |
Kích thước bàn Rộng x D (mm) |
Bàn khoan D (Ø mm) |
Chiều cao bàn K (mm) |
Dấu chân W x L (mm) |
||
|---|---|---|---|---|---|---|---|---|
| Số 7-420 | 305, 307, 311 | 740 | 180 x 150 | 20 H7 | 90 | 220 x 362 | ||
| Số 7-600 O | 305, 307, 311 | 960 | 180 x 280 | 20 H7 | 110 | 220 x 465 - 505 6) |
| Tùy chọn | |
|---|---|
| O biến thể có phụ phí | |
| 1) Việc điều chỉnh tốt làm tăng hành trình làm việc lên đến 3 mm | |
| 2) Phép chiếu chỉ thích ứng với giá đỡ. 7-600 | |
| 3) Phần nhô ra tăng lên và độ thẳng đứng cao hơn dẫn đến lực danh nghĩa thấp hơn với số 311 | |
| 4) Trọng lượng được xác định ở vị trí cần tay về phía trước 45 ° (giá trị hướng dẫn) | |
| 5) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo | |
| 6) lên đến 505 mm với khả năng thích ứng chiếu |
| Thiết kế đặc biệt |
|---|
| Phiên bản mạ niken cho một khoản phụ phí, khung ép, các bộ phận đúc và mặt bàn được mạ niken hóa học, các bộ phận bằng thép được đánh bóng, các bộ phận bằng nhôm được anốt hóa, các bộ phận được đánh bóng sáng |
| Màu sơn đặc biệt RAL |
| Lỗ khoan bàn đặc biệt và lỗ khoan ram đặc biệt theo yêu cầu |
