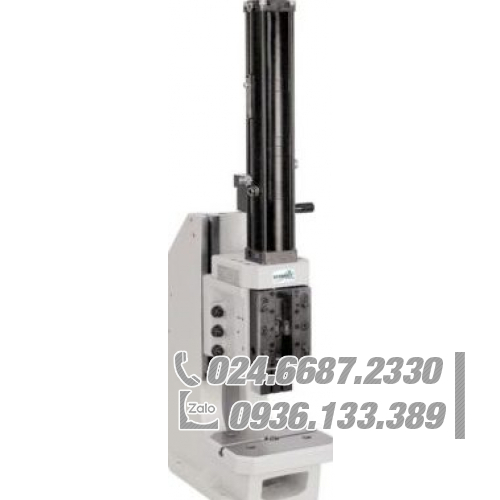

Máy ép chạy khí nén SCHMIDT HydroPneumatic Press-61

Với dòng sản phẩm SCHMIDT® HydroPneumaticPress

nó là một hệ thống mô-đun đáp ứng tối ưu các yêu cầu từ các lĩnh vực tạo hình, nối và lắp ráp trong dải lực ép từ 15 – 220 kN.

Kết hợp với SCHMIDT® PressControl 75

hoặc 700, các máy ép trở thành nơi làm việc được kiểm tra kiểu EC, tuân thủ CE.

Loại báo chí			61
Tổng hành trình – hành trình công suất 1)		mm	50-6, 100-12
Lực danh nghĩa tại 6 bar		kN	Ngày 15
Nhô ra	C.	mm	131
Thích ứng mở rộng		mm	151
Đầu bảng bổ sung phù hợp để điều chỉnh chiếu			O
Ram lỗ	O	mm	20 H7
Trượt kích thước bên ngoài	G x H	mm	36 x 63
Chiều cao làm việc 2)	F.
Khán đài số 34		mm	100-250
Đứng số 301 hoặc tương tự		mm	160-400
Khán đài số 301 – 500 hoặc tương tự		mm	310-550
Đứng số 35		mm
Khán đài số 35 – 500 hoặc tương tự		mm
Chân đế số 35 – 600 hoặc tương tự		mm
Trọng lượng (tiêu chuẩn)		khoảng kg	95

Tổng quan về vị trí	Loại báo chí	Chiều cao chân đế M (mm)	Kích thước bàn Rộng x D (mm)	Lỗ bàn D (Ø mm)	Chiều cao bàn K (mm)	Dấu chân W x L (mm)
Số 34	61, 62	630	200 x 160	25 H7	111	200 x 370
Số 301	61, 62	830	250 x 200	40 H7	145	250 x 460
Số 301 – 500	61, 62	990	250 x 200	40 H7	145	250 x 480
Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự			300 x 220 400 x 230	40 H7
Số 35	65	700	300 x 220	40 H7	141	300 x 480
Số 35 – 500	65	990	300 x 220	40 H7	166	300 x 560
Số 35 – 600	65	1110	300 x 220	40 H7	166	300 x 585
Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự			355 x 225 400 x 280	40 H7
